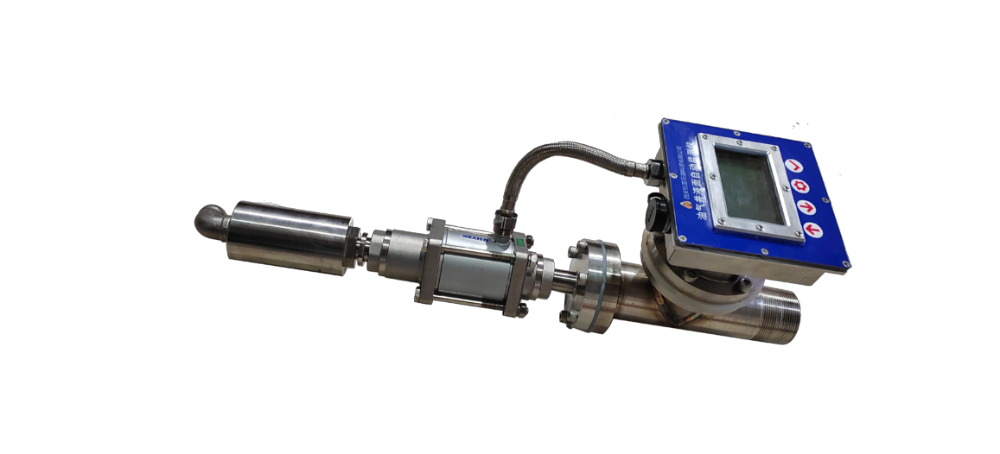

气井积液实时监测仪

概述

气井积液是指气井中由于气体不能有效携带液体，而使液体在井筒中聚积的现象。液体的聚集将增加对气层的回压, 并限制井的生产能力。气井在生产后期，由于地层压力、气井产能下降，井筒温度梯度增大，因温度下降导致天然气中部分成分在井筒内凝析而形成凝析液，而气井产气量又不足以带出该部分凝析液时，凝析液就回落至井底，产生井筒积液。对于积液面的实时监测就成功气井生产过程中工艺优化的关键因素。

设备技术参数

◆ 环境温度：-30℃~+80℃
◆ 动液面测量范围：20-5000m(±5‰)
◆ 套压测量范围：1.5-15MPa(±0.01MPa)（可定制10、25、35MPa等其他规格参数）
◆ 测试方式：套管气释放
◆ 配电系统和仪表装置防护等级：IP66
◆ 测量周期：最小3min
◆ 供电电压：DC24V

设备优势

1. 电磁阀采用直通式结构，解决了薄膜阀进杂质容易堵塞的情况。
2. 仪表内置SD卡，在没有信号的情况下，能够定时测量并且实时本地保存，在有信号的地方可以实现一键上传。
3. 仪表测量参数均可以通过后台直接下发修改，能够大大减少现场人员的技术要求，且能够在现场人员离开的情况下，根据实际情况修改。
4. 算法真正实现了智能自动计算声速及液面提取，无需人工参与。
5. 采用低温大容量锂电池的供电方式，改变了以往太阳能+铅酸电池的模式，极大的减小了连续阴雨天气或者太阳能板插接不牢靠导致的电量不足而无法测量的情况，且体积极小。
6. 仪表算法内置消除泡沫段折算井底流压功能，能够实时显示井底流压，继而折算出油管积液高度和积液量。

用途

本产品主要应用在气井生产井实时在线监测，通过自动探测、采集等技术，能够远程获悉油管和套管的积液面、油管和套管的积液量以及套压、油压、井底流压，为气井的排水采气工艺优化和了解地层情况提供了最直接的基础参数。

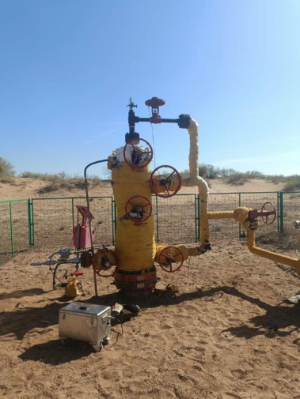

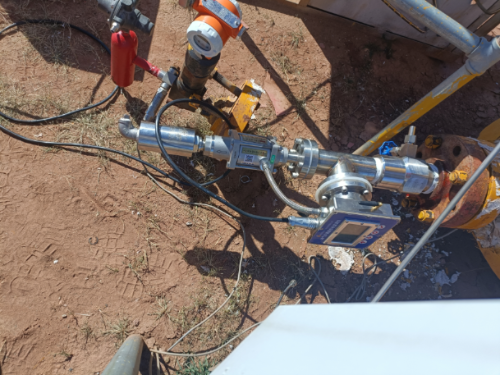

现场安装
