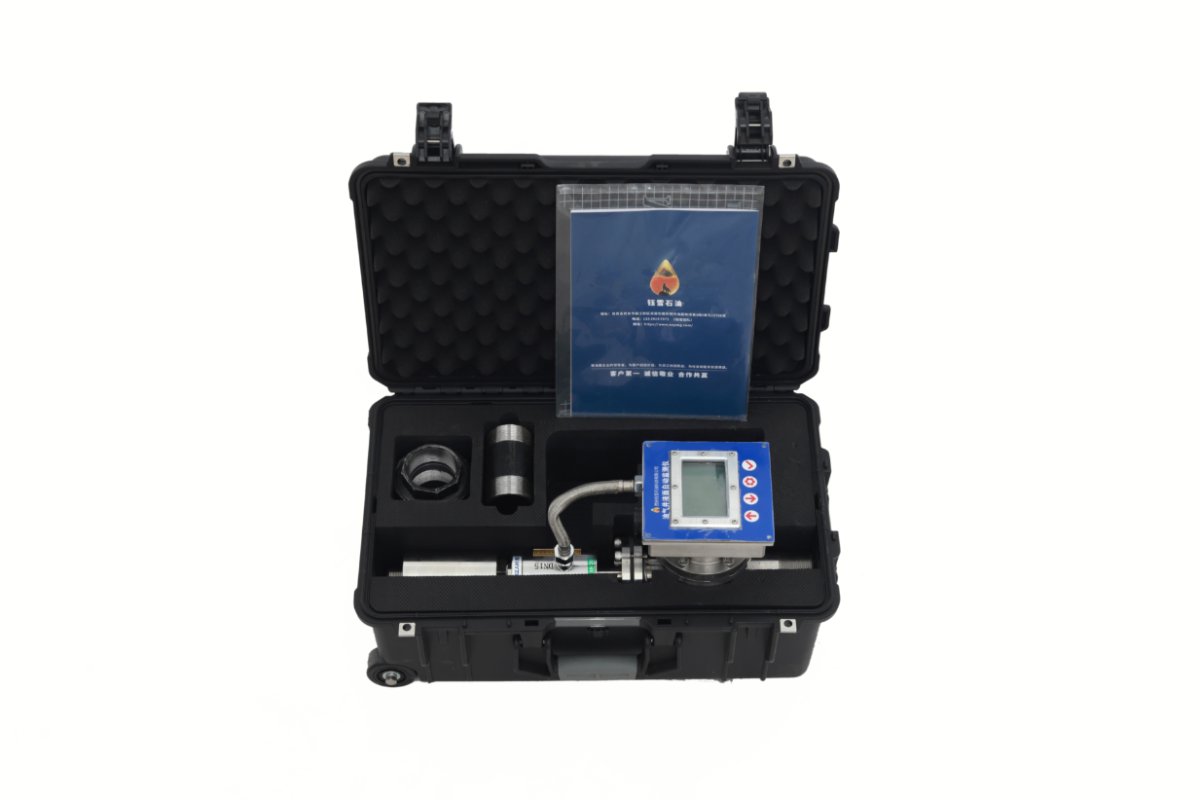

二流量型液面自动监测仪

概述

根据油藏水动力学原理，当油井改变工作制度时，将引起井底压力和井周围地层压力变化，压力变化过程反映 了地层和流体性质以及井泄油面积的内外边界情况。由迭加原理可知，关井是改变油井工作制度的一种模式 ，不关井只要改变抽油机冲程冲次 （即工作制度），连续监测环空液面变化，即可得到井底压力随时间的变化的分析资料，为油井优化最佳工作制度和最优开发油田提供依据。

二流量型液面自动监测仪，可以满足内部发声(套管气产生声源)、 通过外部打压(压缩气体加压产生声源)多种方式。

设备技术参数

◆ 环境温度：-30℃~+80℃
◆ 动液面测量范围：20-3000m(±5‰)
◆ 套压测量范围：0-5MPa(±0.01MPa)
◆ 适测试方式：压缩气体或套管气产生声源
◆ 配电系统和仪表装置防护等级：IP66
◆ 防爆等级：Exd llC T6
◆ 测量周期：最小3min
◆ 供电电压：DC24V

设备优势

1. 采用单电磁阀实现有压、无压均能测量的效果，井口结构明显轻巧美观，电磁阀采用直通式结构，解决了薄膜阀进杂质容易堵塞的情况。
2. 仪表内置SD卡，在没有信号的情况下，能够定时测量并且实时本地保存，在有信号的地方可以实现一键上传。
3. 仪表测量参数均可以通过后台直接下发修改，能够大大减少现场人员的技术要求，且能够在现场人员离开的情况下，根据实际情况修改。
4. 经过大量现场数据的验证，算法真正实现了智能自动计算声速及液面提取，无需人工参与
5. 采用低温大容量锂电池的供电方式，改变了以往太阳能+铅酸电池的模式，极大的减小了连续阴雨天气或者太阳能板插接不牢靠导致的电量不足而无法测量的情况，且体积大大减小。
6. 电控箱采用四轮带锁结构，施工人员可以很方便移动且能够锁定在目标位置，同时起到抬高箱体的作用，防止可能连续阴雨天气导致的箱体进水。
7. 在线实时传输、设备支持远程在线升级。

用途

◆ 不停井二流量测试，满足有压井和无压井、调大工作和和调小工作制度；

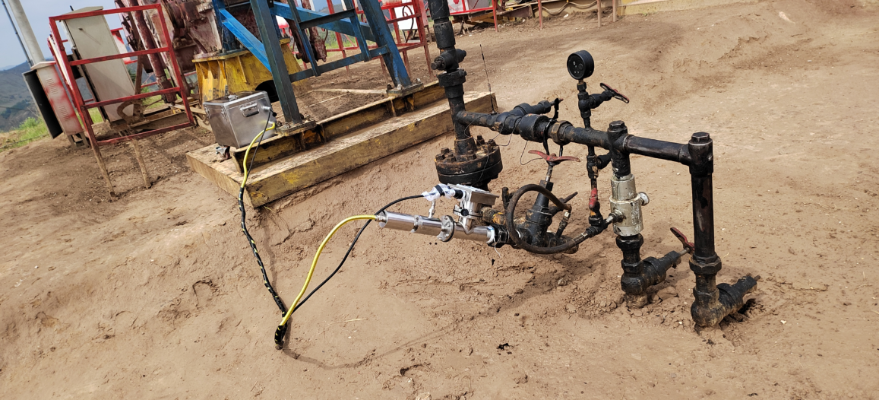

现场安装
