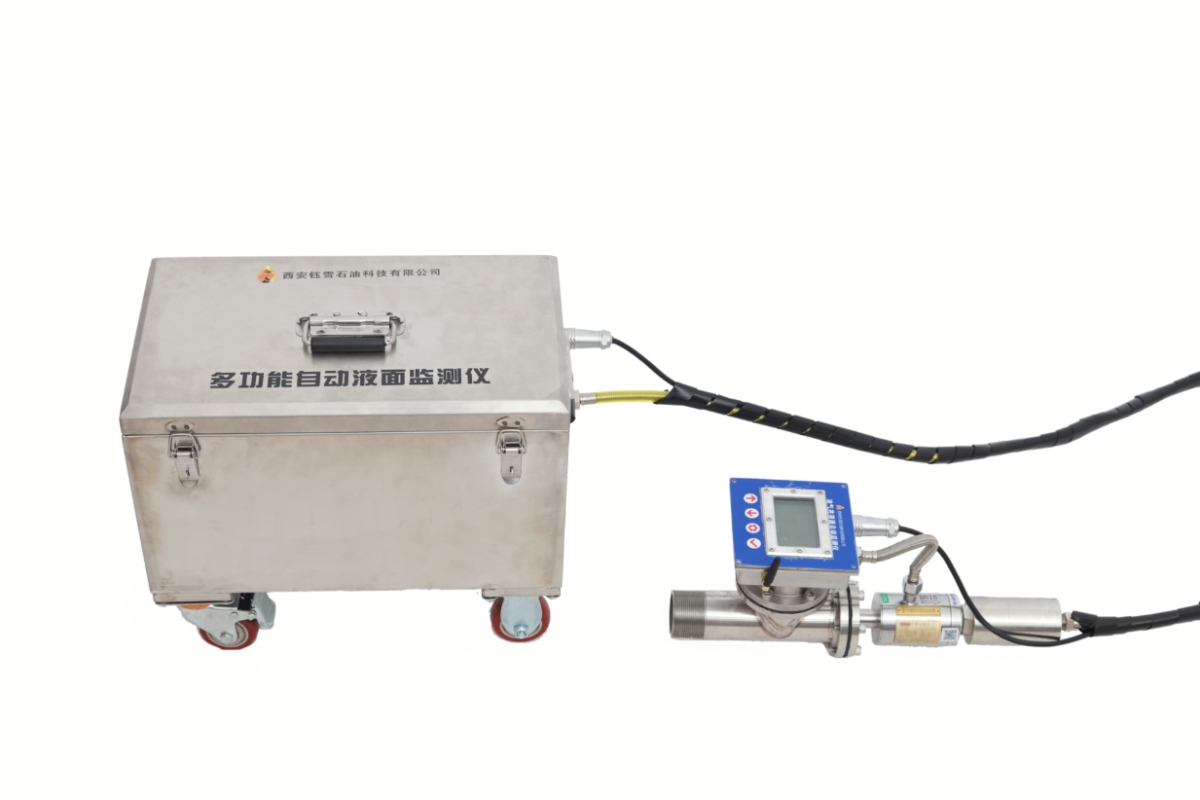

多功能型液面自动监测仪

概述

在抽油井正常生产过程中，测得的油套管环形空间中的液面深度叫动液面。动液面测试的目的是了解油井的液面高度、井口套压以及折算井底流压。 油井动液面在线监测仪采用声波接箍法的原理，结合傅里叶变换技术及小波分析自动识别算法自动计算声速及定位液面波，从而实现液面深度测试。 通过瞬间释放套管气或者瞬间释放储气罐压缩气体，使油套环形空间井口处的气体产生次声波，声波沿环向井下传播，遇到接箍、音标、 气液界面产生的反射声波作用在微音器上，转换成电信号，电信号经放大、滤波、A/D转换等数字处理后呈现出能够识别的液面曲线。 多功能型液面自动监测仪，可以满足内部发声(套管气产生声源)、通过外部打压(压缩气体加压产生声源)多种方式。

设备技术参数

◆ 环境温度：-30℃~+80℃
◆ 动液面测量范围：20-3000m(±5‰)
◆ 套压测量范围：0-5MPa(±0.01MPa)
◆ 适测试方式：压缩气体或套管气产生声源
◆ 配电系统和仪表装置防护等级：IP66
◆ 防爆等级：Exd llC T6
◆ 测量周期：最小3min
◆ 供电电压：DC24V

设备优势

1. 采用单电磁阀实现有压、无压均能测量的效果，井口结构明显轻巧美观，电磁阀采用直通式结构，解决了薄膜阀进杂质容易堵塞的情况。
2. 仪表内置SD卡，在没有信号的情况下，能够定时测量并且实时本地保存，在有信号的地方可以实现一键上传。
3. 仪表测量参数均可以通过后台直接下发修改，能够大大减少现场人员的技术要求，且能够在现场人员离开的情况下，根据实际情况修改。
4. 经过大量现场数据的验证，算法真正实现了智能自动计算声速及液面提取，无需人工参与
5. 采用低温大容量锂电池的供电方式，改变了以往太阳能+铅酸电池的模式，极大的减小了连续阴雨天气或者太阳能板插接不牢靠导致的电量不足而无法测量的情况，且体积大大减小。
6. 电控箱采用四轮带锁结构，施工人员可以很方便移动且能够锁定在目标位置，同时起到抬高箱体的作用，防止可能连续阴雨天气导致的箱体进水。
7. 在线实时传输、设备支持远程在线升级。

用途

◆ 不停井二流量测试；
◆ 实测监测套压、动液面、井底流压、沉没度等参数获取；
◆ 关井液面恢复测试(压恢测试)；
◆ 间开井关井恢复时间优化。

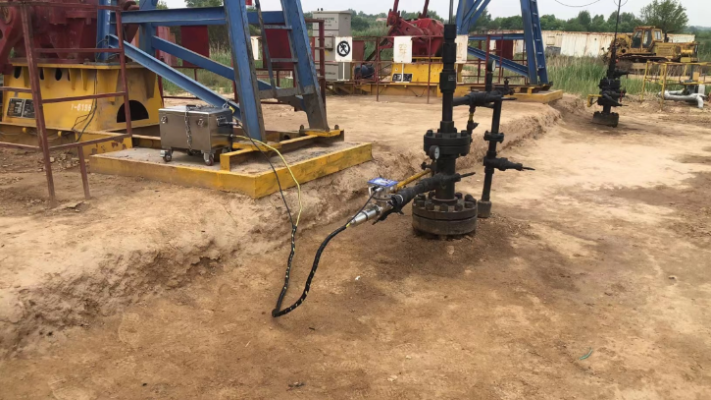

现场安装
