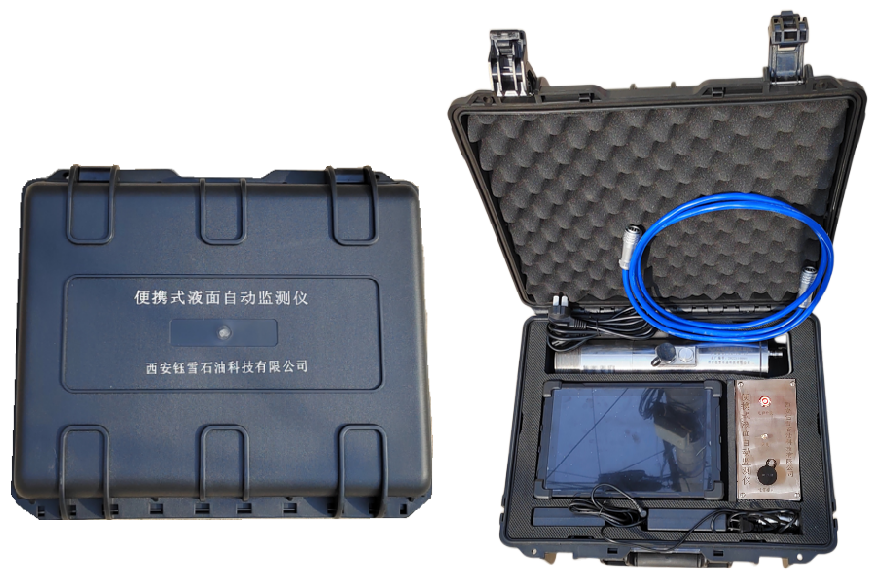

便携式液面自动监测仪

概述

便携式液面自动监测仪测量油井液面时，不用传统的子弹，采用释放一定压力套管气、氮气或者便携式气泵作为发声源来 产生声波，仪器正常工作时不需人工干预即可实现液面连续监测，通过主控电路设置好相应参数后，定时开启电磁阀产生声波，在击发后， 微音器接收节箍及液面反射波信号，并转变为电信号，经滤波后，MCU将采集反射波数据，通过无线热点将数据传输到远程上位机内， 对数据进行存储、分析处理。可以自动计算液面深度，也可以通过手动辅助选取或者重新输入算法参数计算液面深度。

设备技术参数

◆ 工作温度：-40℃～+85℃
◆ 测试深度：10m～3500m
◆ 测试精度：5‰
◆ 存储容量：50000条
◆ 供电电压：24VDC
◆ 气瓶输出压力(带减压器)：0.3～5MPa(可调)

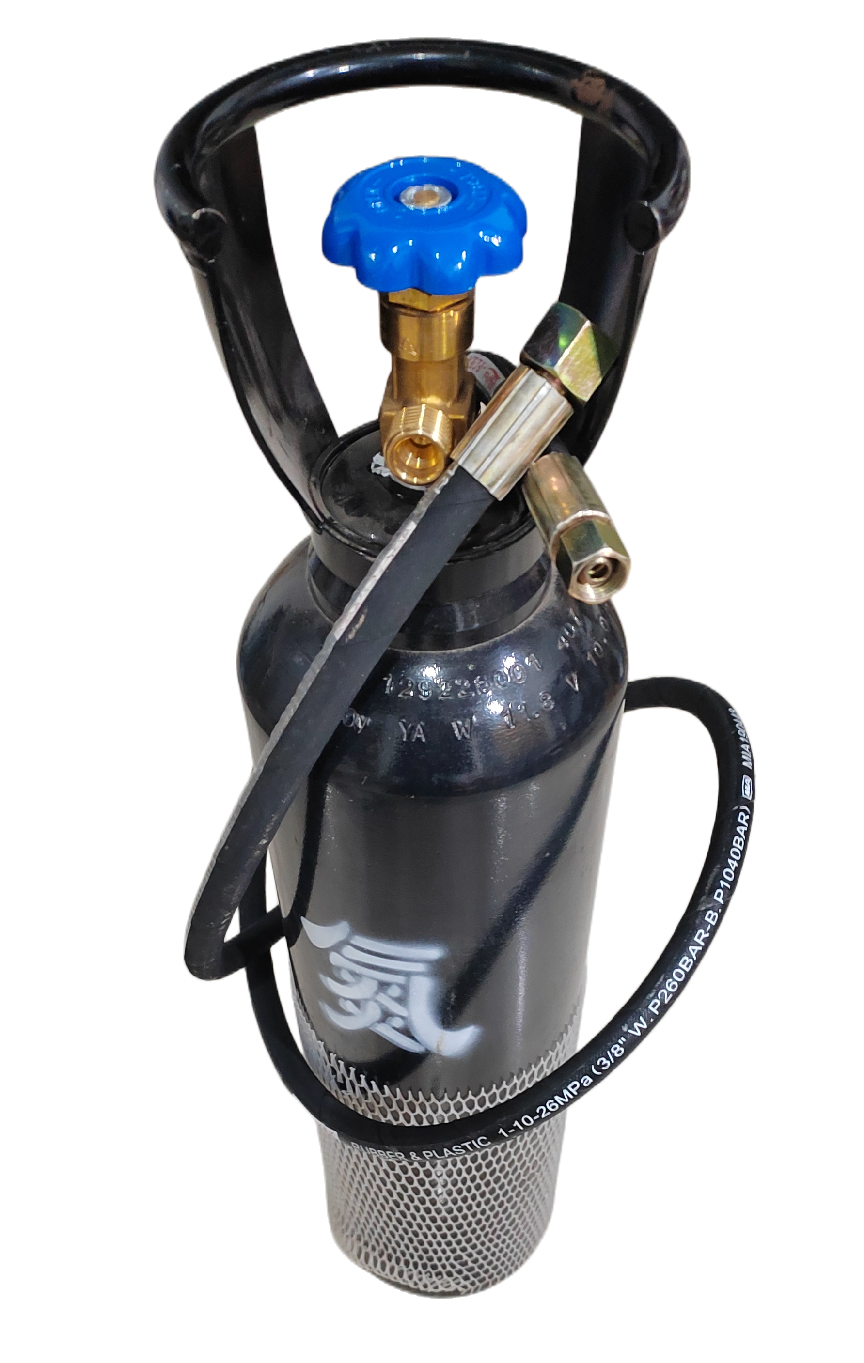

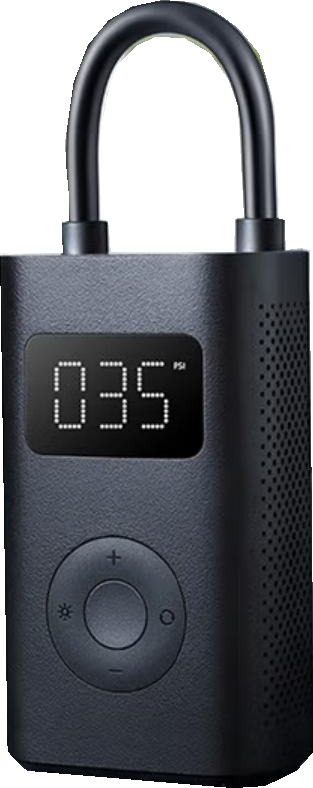

◆ 气瓶容积：6L（可另外选配便携式充气泵）
◆ 测试次数：≥500次(10MPa)、≥200次(5MPa)
◆ 充电时长：4h
◆ 套压测量范围：0MPa～5MPa 精度 3‰
◆ 工作方式：释放套气、氮气或便携式充气泵
◆ 防护等级：IP65
◆ 防爆等级：Ex dⅡb T4 Gb
◆ 使用套压：0MPa～5MPa
◆ 传输方式：无线热点

设备优势

1. 采用单电磁阀实现有压、无压均能测量的效果，井口结构明显轻巧美观，电磁阀采用直通式结构，解决了薄膜阀进杂质容易堵塞的情况。
2. 查看界面和设置界面在一个界面完成，方便用户操作。
3. 采用电路板发热点方式和手持平板进行通信，中间无任何冗余连接，开机自动连接，直接进行测量，给用户带来很好的体验。
4. 支持两种气源选择，手持平板操作，测试更加便捷。
5. 算法真正实现了声速和液面智能提取，无需人工参与。

用途

本产品主要应用在生产测井领域，通过自动探测、采集等技术，即使获取当前油井环空液面的准确位置，并提供套压等实时数据，为生产、工艺、 地质等相关科室提供第一手数据，从而科学合理的进行下一步的工艺优化、地质措施。

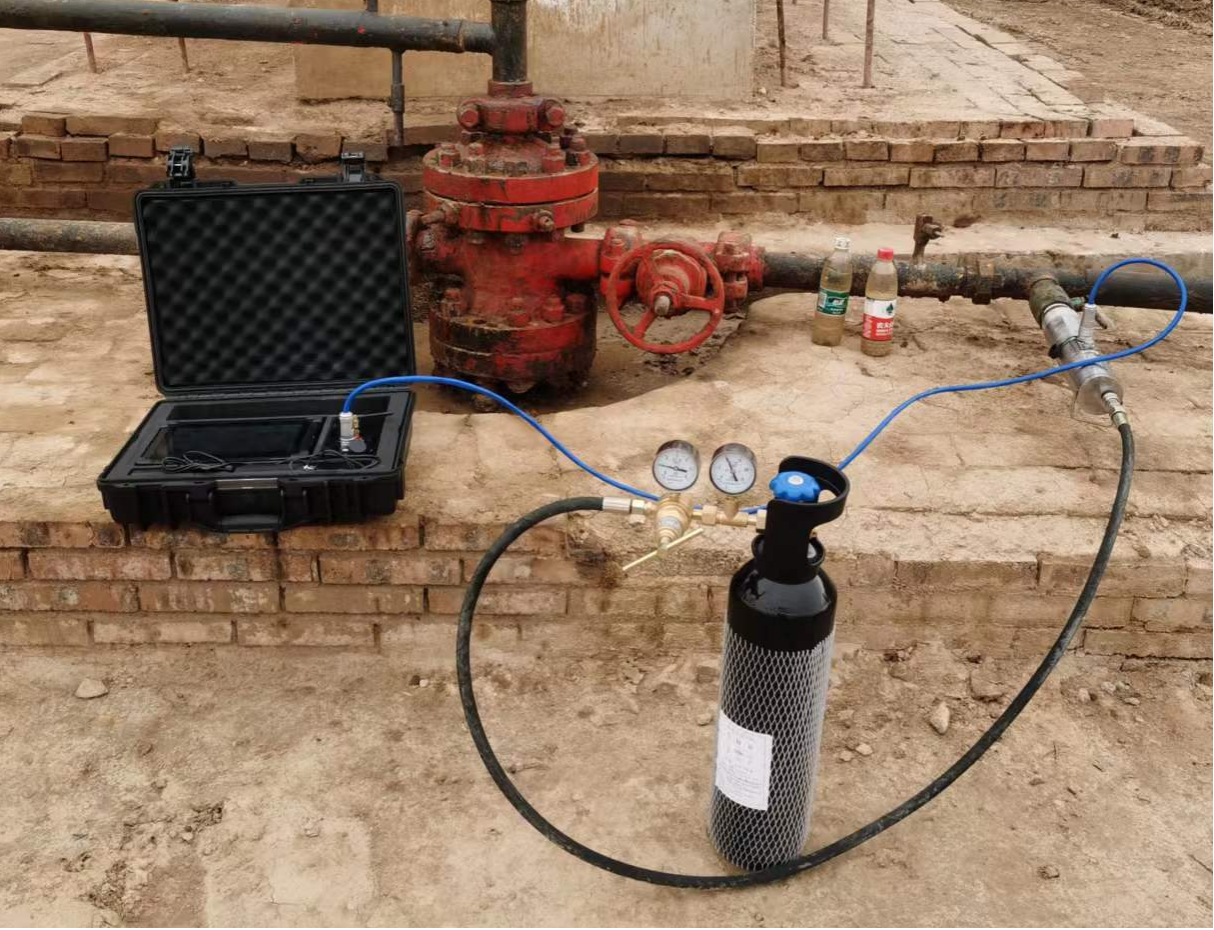

现场安装
