PTS-10型存储式井口压力计

概述

在油田生产过程中，许多的油、气、水井需要长时间监测井口的油套压力或通过进行一些测试（如水井压 降测试 ）。但诸多井现场条件的限制：一是井场电源条件有限或不允许临时搭接临时线路，不能给仪器供电；二是机械压力表或无存储功能的数显压 力表需人工定时记录数据，不能及时、连续地监测。根据目前油田对井口压力表的特殊需求我们设计了开发生产了适合油田现场使用的PTS-1 0型存储式井口压力计（单通道）。

用途

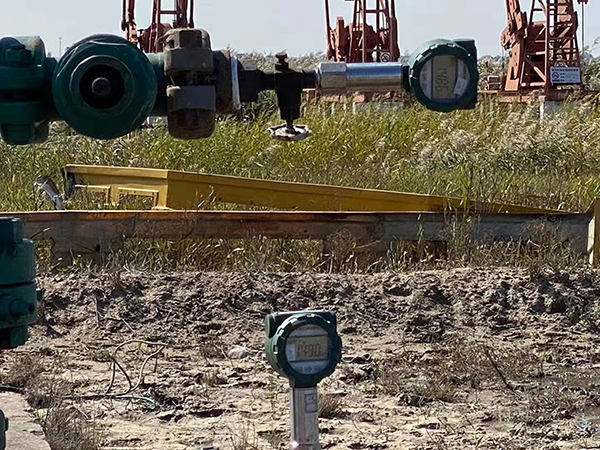

◆ 适用于油、气、水井的井口油、套压力的连续测量。
◆ 适用于石油、石化输油管线、输气管线上的压力连续测量。
◆ 适用于无电源供电场所的压力连续测量。
◆ 适用于油、气、水井井口压力测试。

组成

PTS-10型存储式井口压力计,是一种带有微处理器的全数字化、带数显存储功能的的压力测量仪表。它 是防爆压力表外壳、高精度压力传感器、温度传感器、AD转换电路、微处理器、液晶显示器、内置电池、数据存储模块、专用数据适配器以及 软件等组成。

功能特点

◆ 具有全量程温度补偿和非线性补偿功能均能保证测量精度;

◆ 机械接口为标准压力表接口、使用方便；

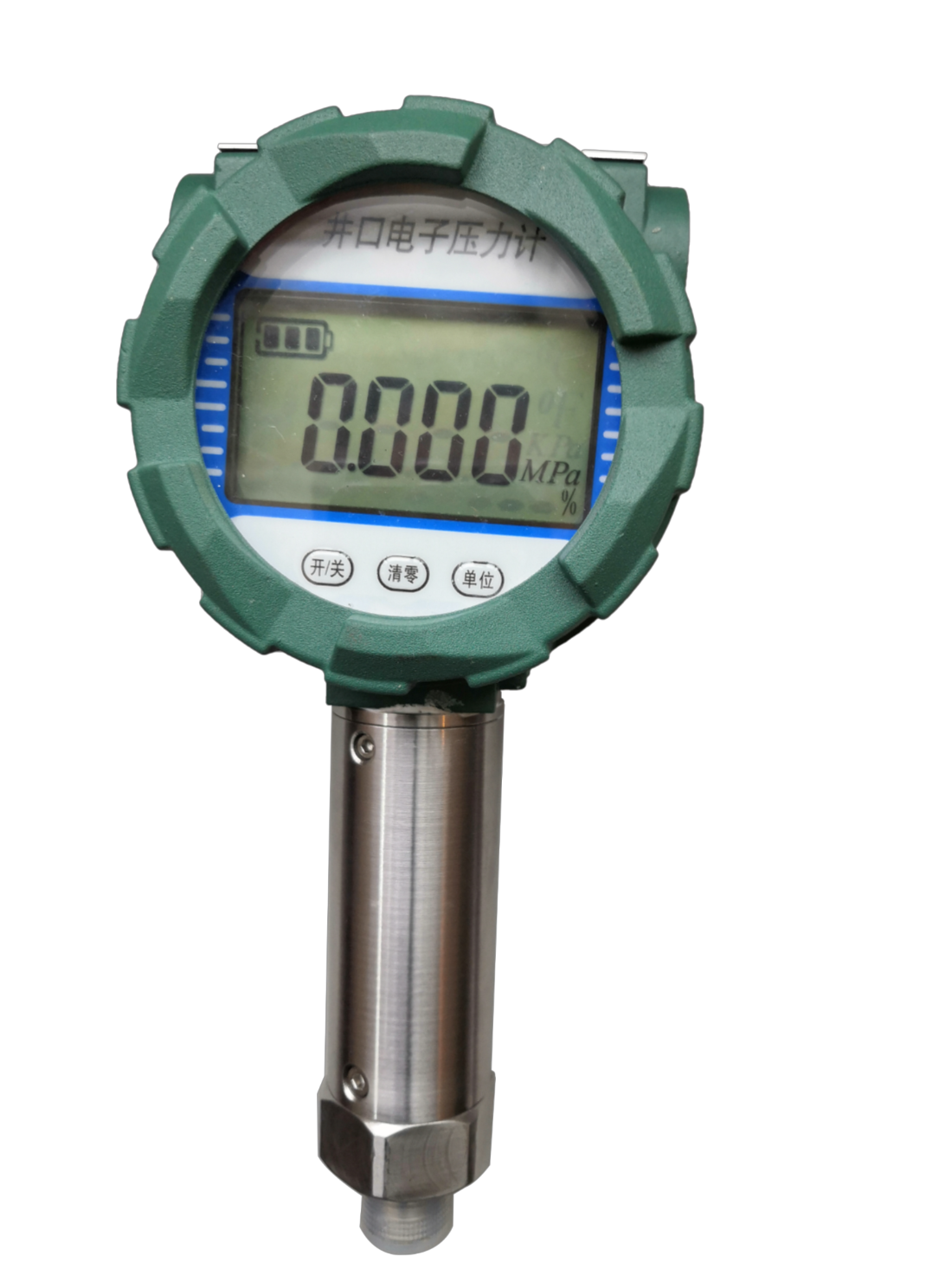

◆ 具有压力测量值当地显示功能;

◆ 存储间隔可任意设置、数据存储容量不小于五十万组；

◆ 采用内置可充电电池或一次性电池，电池可连续长时间工作。

技术指标

◆ 压力量程：0～20、40 MPa 、60MPa(可选)；
◆ 测量精度：0.05、0.1、0.25(可选)；
◆ 环境温度： -30～85℃(本质安全型)；
◆ 温度补偿范围：-30～85℃(可选)；
◆ 过载能力：120%F.S.；
◆ 存贮容量：50万组；
◆ 采样间隔：1秒～24小时可设置；
◆ 供电电池：DC3.6V、2200mAH

◆ 电池工作时间：可连续工作一年以上；
◆ 液晶显示：5位数字显示；
◆ 机械连接：M20×1.5；

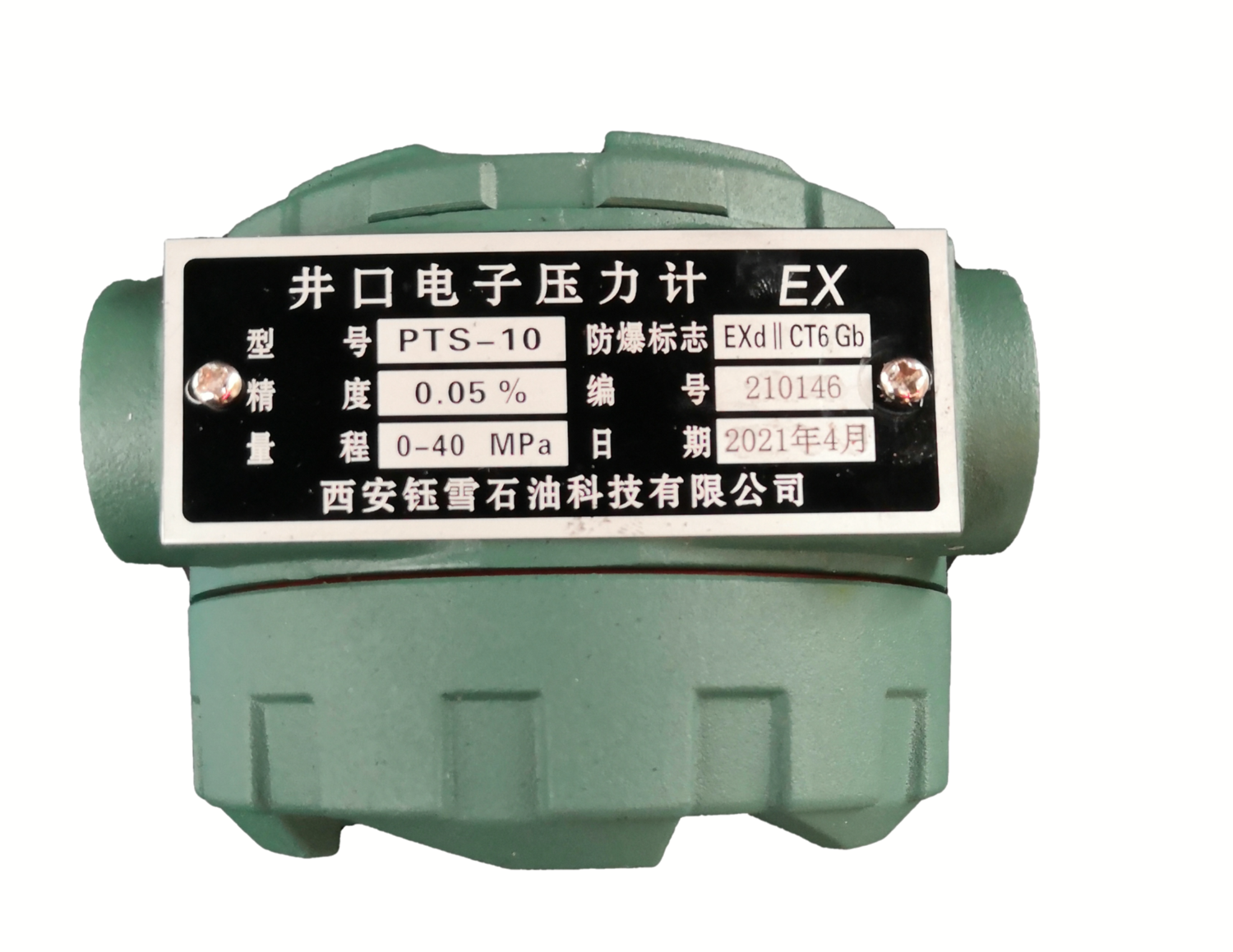

◆ 防爆型产品：防爆标志：ExiaⅡCT4

结构材料

◆ 传感器膜片：不锈钢316L
◆ 传感器接头：不锈钢316L
◆ 变送器壳体：铝合金
◆ 传感器与接头密封方式：全焊接外形尺寸
